粉碎型格栅，就是通过刀片组的切割，将污水的杂物粉碎成细小的颗粒，通过粉碎型格栅后，污水进入后续的水泵等设备中，而不会对造成水泵等设备阻塞。由于栅渣无需打捞、外运，故采用粉碎型格栅的污水泵站一般可采用全地埋式设计。而一体化预制泵站也是最多采用粉碎型格栅的泵站之一。

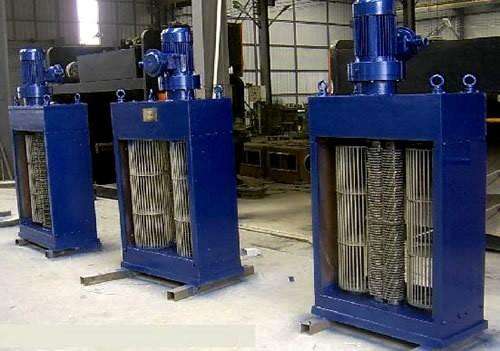

       粉碎型格栅的结构主要分为两部分：动力传动系统和切割过水系统。动力传动系统主要包括电机和减速机，之间通过联轴器进行联接。切割过水系统主要包括切割刀片组（主动、从动两组）和过水转鼓（栅条）两部分。动力系统和切割系统之间由联轴器、齿轮传动。在运行时，电机通过减速机、齿轮及联轴器，带动切割刀片组和过水转鼓运转。转鼓不断的向中间旋转，将杂物传递至刀片组处，而刀片组不断切割来自水中的杂物。

       粉碎型格栅的安装附件一般包括：安装导轨，溢流格栅及吊装链条等。(1)安装导轨 导轨在安装时起导向作用，故导轨一般要求能做到渠道顶部，在安装及以后的维修吊装 时会比较方便。同时导轨也起固定格栅的作用，故导轨必须牢固的锚固于渠道壁。同时渠道的宽度也必须达到一定的精度，不得大于设备宽度2cm以上。 (2)溢流格栅在水量激增，格栅过水量不足时，污水会从格栅上部溢流至泵池，故安装溢流格栅，可防止大的杂物进入泵池，从而消除对后续设备的影响。(3)吊装链条 在设备安装后，需将与渠道深度适宜的吊装链条固定于渠道上沿，以备在需要将设备吊 装维修时，方便起吊（与耦合式潜水泵类似）。（相关阅读：粉碎格栅在一体化泵站中的作用）
