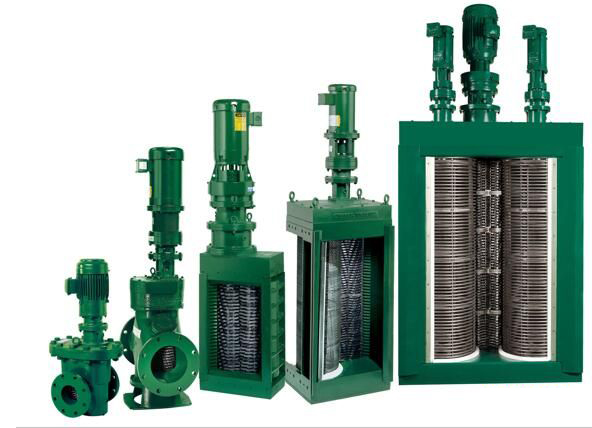

粉碎型格栅刀片设计独特，结构形式多样，选用进口材料的合金钢制造。在差速双轴的带动下耦合转动，产生强大的挤压力，能将固体物彻底粉碎，增加了设备的过水效率和使用寿命。 　　

（1）粉碎范围广质：粉碎型格栅刀片的独特设计，兼能粉碎硬件与柔性杂质，彰现其无可比拟的卓越性能。在双轴的带动下耦合转动，产生强大的挤压力，可将各类固体物，如木棍、竹片、矿泉水瓶、鞋子。小石块、铁打、段钢筋、塑料袋、手套、布条等彻底粉碎、给予下游设备强有力的保护。 　　

（2）无栅渣：粉碎型格栅直接将大颗粒固体粉碎成小颗粒，随污水流向下游，不产生栅渣和二次污染。 　　

（3）无恶臭，噪音小：无人值守全地理式泵站可以全部掩埋在地下，上面可覆土种植草坪花卉，大大美化了周围环境。 　　

（4）采用自动耦合式安装，安装定位方便、快捷，降低维护费用。 　　

（5）电机具有轴温及渗漏双重保护。能适应水位突涨时电机潜水使用。

（6）占地面积少、可使泵房位于地下，降低了泵站运行的噪音 。　　

（7）水阻力小，水头损失少

1． 用途 该设备主要用于污水处理厂和泵站，可以满足大流量的应用场合，转鼓和格栅单独采用电机驱动，可以分别监测刀具和转鼓过载，保护设备正常运行。

2． 主要技术参数、设备名称、单转鼓式格栅破碎机、设备型号、DFS-500×300 处理量、530m3/h、电机总功率、4.0KW、设备高度、1700mm、设备宽度 500mm

3.产品特点

3.1优化设计的刀片，保证高效的切割能力和使用寿命。

3.2双鼓设计，过水流量大，可以满足大流量的应用场合。DFS型破碎机处理量最大可以达到530m3/h，电机总功率4.0kw。

3.3格栅间隙小，最小可达6mm，可有效保证切割尺寸。

 3.4进口电机减速机，提高了设备使用的可靠性。

3.5专门定制的机械密封系统，可长时间工作在恶劣的污水环境中。

3.6多电机设计，有效防止转鼓过载破坏，提高系统可靠性。

4.供货范围 装配完整的破碎机、有效可靠运行所需的附件、紧固件、就地接线盒、控制箱及所需的电缆、备品备件等。

5．结构要求

5.1 每台转鼓破碎机包括：切割刀片、垫片、轴、转鼓柵网、轴承和密封圈、侧栏、底座、机壳、减速器和马达。

5.2 为双轴设计，切割刀片和垫片应是单片分离的，不可以是整合体,两组独立的切割刀和垫片安装在两个平行的轴上，交替重叠，实现螺旋形的切割。两个旋转轴在驱动轴的带动下相向旋转。

5.3 转鼓格栅由一个安装在垂直支架和轴上的圆圈组成。转动的鼓柵将引导所有固体颗粒进入相向转动的破碎刀具。转鼓分别由各自电机驱动。

5.4 独立的切割刀片和垫片 切割刀片和垫片用高强度合金钢，表面打磨均匀并硬化处理至最小45-50HRC。

5.5 轴破碎机的驱动轴和被驱动轴由高强度合金钢制成,调质处理,满足强度要求。

5.6 转鼓格栅：转鼓由不锈钢304线圈制成。线圈的直径为6 mm，线圈与线圈之间间距为6 mm。转鼓柵网支撑架的材质为不锈钢304。转鼓轴由不锈钢304制成

5.7 侧栏：侧栏由A3钢制造而成。表面做防腐.

5.8 底座和机壳：破碎机底座由灰铸铁铸造而成。有一个导流装置，它在引导固体颗粒直接进入粉碎型格栅的同时，可起保护轴衬的作用。上机壳是灰铸铁，底部是热卷板材。

5.9 减速器：性能良好的减速器适应于恶劣环境，具有较大的减震能力。

5.10电机

采用IP67可淹没电机，暴露在空气中电机可正常使用，在淹没在水下时也可正常使用。马达额定功率是4 千瓦（最大） ， 220/380 伏特，3 相，50 赫兹。 b. 马达服务系数是1.15 。在满负荷时，效率因子不低于85%，功率因子不低于80%。

6．主要材料

粉碎机： 切割刀片和垫片: 热处理合金钢 轴： 热处理六角钢 底座和外壳: 灰铸铁 侧栏： 灰铸铁 密封面: 碳化钨/碳化钨 橡胶件: 丁晴橡胶 转鼓栅网： 不锈钢304 安装支架: 不锈钢304 维修格栅：不锈钢304

7．二控制系统

控制器将为破碎机提供独立控制。控制器额定功率为5.5 kw（最大），380伏特，3 相，50Hz 。

7.1控制器装有“开—关/重新设置—自动”三档选择开关。 在“关/重新设置”档，破碎机应停止运转。 在“开”档，破碎机运转。 在“自动”档，破碎机的开/关，由远程控制器控制开或停。 只有

将开关选择打到“关/重新设置”档，破碎机才会被重新设置。

7.2 安全措施

堵塞情况发生时，处于开/自动两种模式下控制器会停止破碎机，并使之反转来清除障碍物。堵塞清除后，控制器会恢复到正常运转。如果堵塞情况仍存在，控制器自动在30秒内执行反转过程，最多可以执行三次。如若三次反转后堵塞情况仍存在，控制器会断掉马达的电源，并启动延迟和不正常状态指示灯。

8．安装

按照设计图纸要求安装。供方提供设备的预埋件、固定件及支承件。 制造商应派有经验的技术代表到现场进行指导安装、检查、测试，协助进行调试运行，进行试运行前的培训，并提交安装验收证明。

9．性能测试

9.1 防护罩和驱动机构以及整台机械格栅应在工厂进行组装及试运行、验证格栅机符合设计规定的性能要求及有关标准。

9.2 发货前，投标商应对货物质量、规格、性能、数量等进行全面的检验，并出具一份证明货物符合合同规定的**。

9.3 现场性能测试项目 检测外形尺寸、外观质量。 噪声 设备运行时，其噪声值不大于76db（A）。 电气控制部分功能是否符合要求，应接线正确，排线整齐，无不安全因素等。 机械过载保护装置灵敏可靠，过载时发出报警信号，设备停止工作。 检验运转精度。整机试运转应平稳，连续运转48小时。除污机工作时，整机运行平稳，无卡阻、刮擦和异常现象，机构动作灵活可靠。
